Zayer 30 KCU 10000

Universelles Bearbeitungszentrum für Fräs- und Bohroperationen mit computernumerischer Steuerung. Die Werkstücke werden auf einer feststehenden Aufspannfläche niedergespannt. Sämtliche Bewegungen des Werkzeuges werden vom beweglichen Ständer der Maschine durchgeführt.
Der Kopf ist in zwei Ebenen schwenkbar und kann in jeder beliebigen Stellung (keine Hirth-Verzahnung) zur Übertragung der vollen Leistung von 37kW hydraulisch geklemmt werden. Dadurch wird eine universelle Mehrseitenbearbeitung ermöglicht.

Verfahrbereiche:

• Längsachse X: 10000 mm
• Querachse Y: 1250 mm
• Hochachse Z: 2000 mm
• Spindel: SK50, 37 kW
• Drehzahl: 3000 U/Min

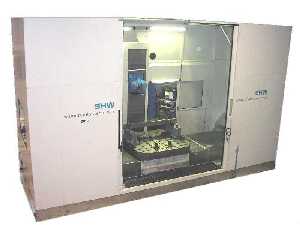

SHW UFZ 5S

Universelles Bearbeitungszentrum für Fräs- und Bohroperationen mit computernumerischer Steuerung. Die Werkstücke werden auf einem bewegten (X-Achse) CNC-Rundteiltisch (360 x 1 Grad) niedergespannt.
Der Orthogonalkopf ist in zwei Ebenen schwenkbar. Präzisions-Hirth-Verzahnung, hintere Teilungsebene 360 x 1 Grad, vorne 180 x 1 Grad.

Verfahrbereiche:

• Längsachse X: 3000 mm
• Hochachse Y: 1300 mm
• Querachse Z: 1300 mm
• CNC-Rundteiltisch 1600x1600mm
• Spindel: SK50, 36 kW
• Drehzahl: 6000 U/Min

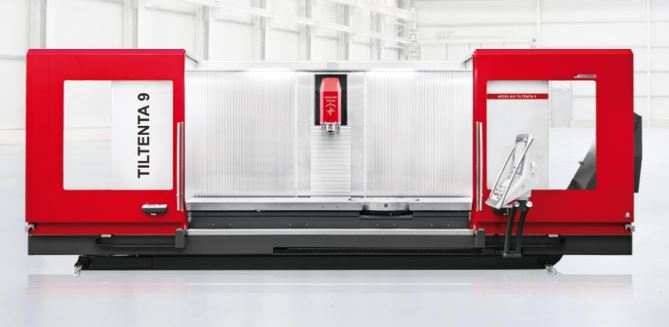

Hedelius Tiltenta 9

Fünfachs Simultan-Bearbeitungszentrum für Fräs- und Bohroperationen in Fahrständerausführung mit Langbett, sowie tischintegriertem Rundtisch und Schwenkkopf. Sämtliche Bewegungen des Werkzeuges werden vom beweglichen Ständer der Maschine durchgeführt.

Verfahrbereiche:

• Längsachse X: 3600 mm
• Querachse Y: 900 mm
• Hochachse Z: 900 mm
• Rundtisch Ø900 mm
• Spindel: SK40, 29 kW
• Drehzahl: 14000 U/Min

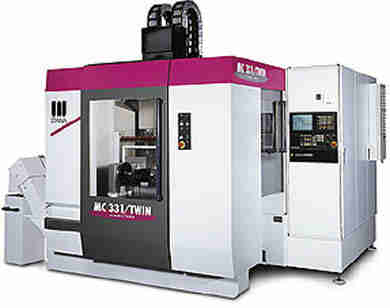

Stama MC330

Vertikales Bearbeitungszentrum für Fräs- und Bohroperationen in Fahrständerausführung mit Pendeltisch und computernumerischer Steuerung. Sämtliche Bewegungen des Werkzeuges werden vom beweglichen Ständer der Maschine durchgeführt. Die Werkstücke sind auf einem schwenkbaren Pendeltisch aufgespannt, welcher während der Bearbeitung still steht. Der Pendeltisch ist in zwei Arbeitsbereiche aufgeteilt, wobei abwechselnd während der Bearbeitung in einem Arbeitsbereich, in dem jeweils anderen gerüstet werden kann.

Verfahrbereiche:

• Längsachse X: 800 mm
• Querachse Y: 400 mm
• Hochachse Z: 350 mm
• Spindel: SK40, 15 kW
• Drehzahl: 8000 U/Min

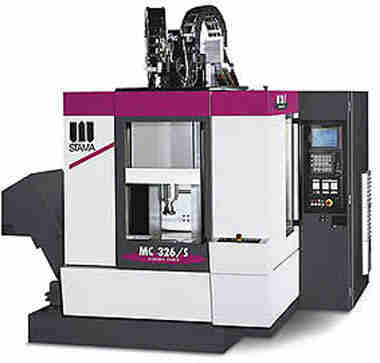

Stama MC325/S

Vertikales Bearbeitungszentrum für Fräs- und Bohroperationen in Fahrständerausführung mit Pendeltisch und computernumerischer Steuerung. Sämtliche Bewegungen des Werkzeuges werden vom beweglichen Ständer der Maschine durchgeführt. Die Werkstücke sind auf einem schwenkbaren Pendeltisch aufgespannt, welcher während der Bearbeitung still steht. Der Pendeltisch ist in zwei Arbeitsbereiche aufgeteilt, wobei abwechselnd während der Bearbeitung in einem Arbeitsbereich, in dem jeweils anderen gerüstet werden kann.

Verfahrbereiche:

• Längsachse X: 500 mm
• Querachse Y: 300 mm
• Hochachse Z: 350 mm
• Spindel: SK40, 14 kW
• Drehzahl: 9000 U/Min
